全球首款7nm工艺制造的游戏显卡、第二代Vega架构、16GB HBM2显存，这就是AMD在CES 2019上发布的Radeon VII显卡，选择在农历新年期间发布的它，可以说沾满了喜庆。究竟7nm工艺加持下的Vega架构能够达到怎么样的新高度，尽在今晚的评测之中。

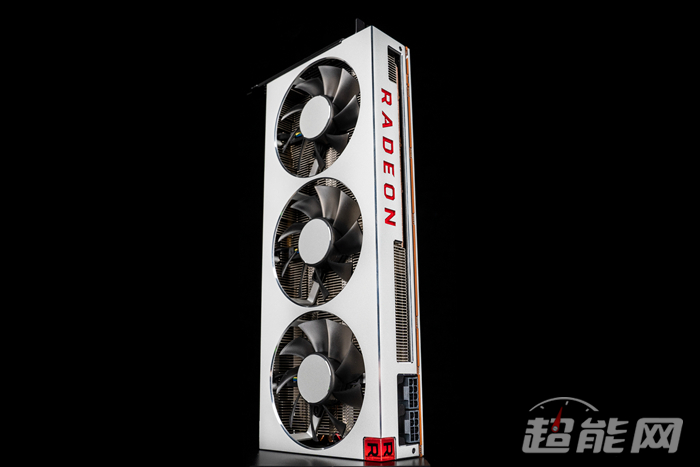

      AMD Radeon VII作为首张7nm制程的游戏显卡，算是去年底公布的Instinct MI50的“换驱动”版本。两者同样基于第二代Vega架构，7nm工艺打造，让132亿晶体管压缩进331mm2之内（晶体管数目与塞了RT Core、Tensor Core的RTX 2080几乎差不多），而第一代Vega的125亿晶体管核心面积达到486mm2，晶体管密度提升了36%之多。由于晶体管间隙变小了，导致热积聚，核心温度必然更高，也难怪Radeon VII要用三风扇散热，这是衡量散热效能、噪音之后的结果。

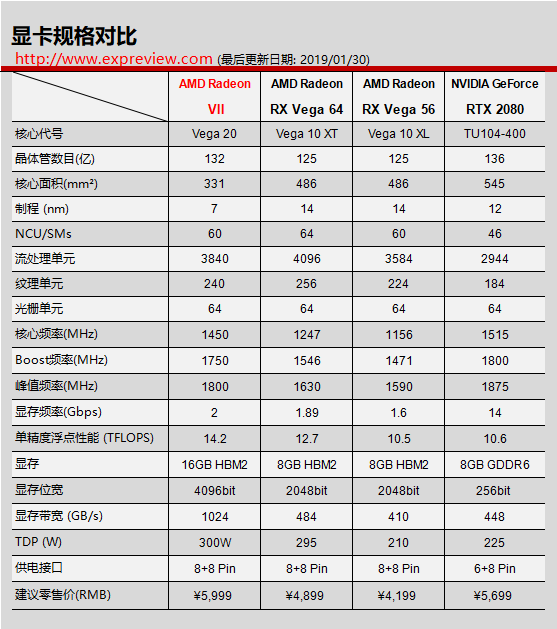

      Radeon VII的规模也很有趣哦，60组NCU介乎于RX Vega 64与RX Vega56之间，对比Instinct MI60计算卡的64组NCU，显然它是不完整的，个中原因是7nm工艺前期良品率有限，做成60组NCU的Radeon VII游戏卡可以提高芯片利用率。

7nm如有神助，频率红利让AMD显卡不再落后于人了，Radeon VII峰值频率提升到1.8GHz，虽然之前RX Vega 64在一体式水冷辅助下也能上到1.68GHz，但已经是发热、功耗极限。AMD在这里又提出了一个全新的名词——Peak Engine Clock /峰值频率，区别于基础频率（负载时最低工作频率）、boost频率（负载时典型频率），它其实就是短时间能达到的最大频率，类似于Ryzen处理器的XFR一样。所以我们之前看到为什么有的AIB厂商标注Radeon VII显卡频率是1750MHz，有些是标1800MHz，这就是怎么看待频率的问题了。

NVIDIA对于显存容量上是相当吝啬的，Turing显卡比照Pascal显卡是原地踏步，AMD为了出人头地，Radeon VII直接翻倍到16GB HBM2显存，借助2Gbps频率、高显存位宽一举将显存带宽提升至顶级的1TB/s上。先不说16GB显存用不用得完，光是那些希望用Radeon VII显卡做3D渲染、动画的人就相当高兴了。其次我们也怀疑，Radeon VII显卡性能提升如此之多，也有RX Vega显卡的显存带宽没有喂饱的原因。

以FP32单精度性能来比较，AMD显卡一直都相当优秀，仅RX Vega 56就与RTX 2080相当，而Radeon VII也是从12.7TFLOPS提升至13.8TFLOPS，幅度约为8.7%，与之前水冷版的RX Vega 64近似，要知道其规格要高于Radeon VII。

Radeon VII TDP最终得到了确认，300W基本持平RX Vega 64风冷版的功耗水平，一点都不低，因此配备了双8Pin供电。

最后就是价格问题，AMD近些年的定价策略都是追着竞品价格打，Radeon VII也不例外，选了一个RTX 2080近乎相同的5999元售价，和绝大部分中端系列RTX 2080站在同一个水平线上，如果性能上两者相差不远，那么Radeon VII还是很有看头，起码不能让NVIDIA一家独大了，那么以后真的就是为所欲为了。
